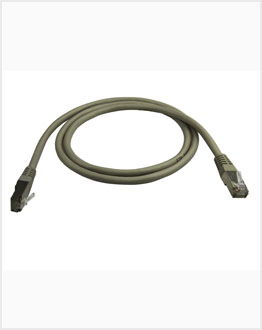

超五类屏蔽网络跳线

产品参数：

型号：DHT5EFP系列

材质：无氧铜线芯+环保PVC外皮+50μ镀金针片

速率：100MBPS

带宽：100MHZ

线规：24AWG

插拔：≥750次

颜色：灰白色

长度： 1 / 2 / 3 / 5m

产品说明：

帝华超五类屏蔽跳线主要作为监控、语音、数据、多媒体等的传输载体，用于工作区插座与设备端口的连接以及配线架或中心机房内模块插座与设备的连接，完全满足D级链路的应用需求。

每条跳线线缆及水晶头上都印有帝华通信字样，为避免插头后端的性能受损，在跳线两端的RJ45插头上设有保护结构，并带有独特的透明防尘盖，水晶头铜片采用50μ整体镀金，具有良好的抗氧化及传输性能；渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径；导体结构是4对双绞线缆，7*0.2mm多股纯无氧铜丝交合线；外部线径：6.0±MM；

DHT5EFP采用优质阻燃聚碳酸酯材料，符合UL94V-0防火要求。

产品应用：

可应用于教育、政府、安防、金融、医疗、酒店、高铁等网络设施。

1.安防、语音、数据、多媒体等信息传输 ；
2.10Base-T、100Base-T；

3.带宽可达到100MHZ；
4.TP-PMD。

电气特性：

1.特性阻抗（1-130 MHz）：100Ω±15 ohm；
2.平均特性阻抗（1-130 MHz）：100Ω±10 ohm；
3.最小互电容：47 pF/m

4.最大平衡电容：300 pF/km；
5.直流电阻：170 ohm/km；
6.最大平衡电阻：2 %

Nominal velocity of propagation （NVP）：0.69 c。

环境条件：
1.储存温度：-20℃~60℃ ；   2.工作温度：0℃~50℃。

应用标准：
符合：YD/T 926.2-2009、GB 50311-2007、ISO/IEC 11801-2002 ed2.0、ANSI/TIA 568-C.2、EN 50173-2007、IEC 60603-7-3。
